生命安全大于天！刹车踏板应该什么样？

刹车踏板环节一旦失效，制动功能将直接丧失，因此设计、测试与法规约束均处于汽车工程安全等级的最高范畴。

结构和材质要求

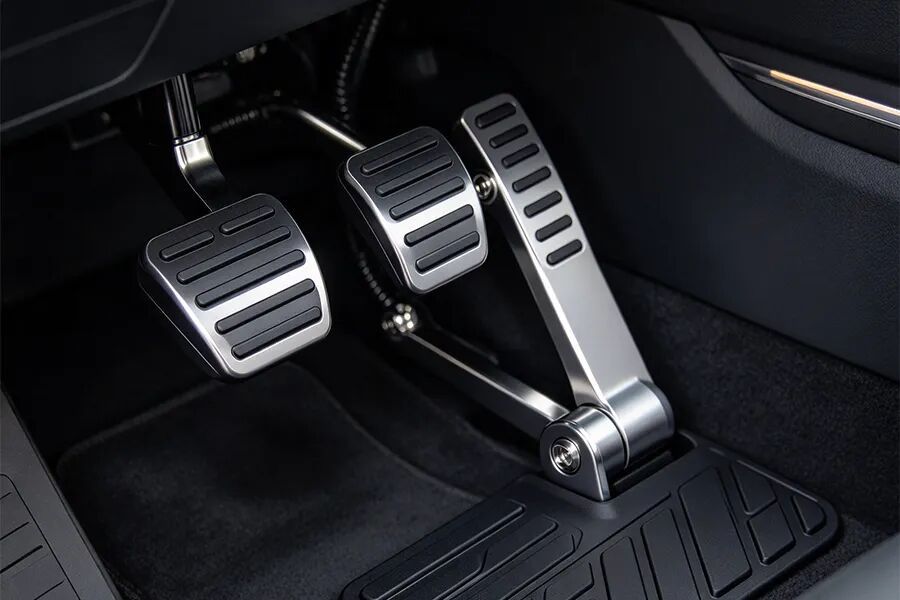

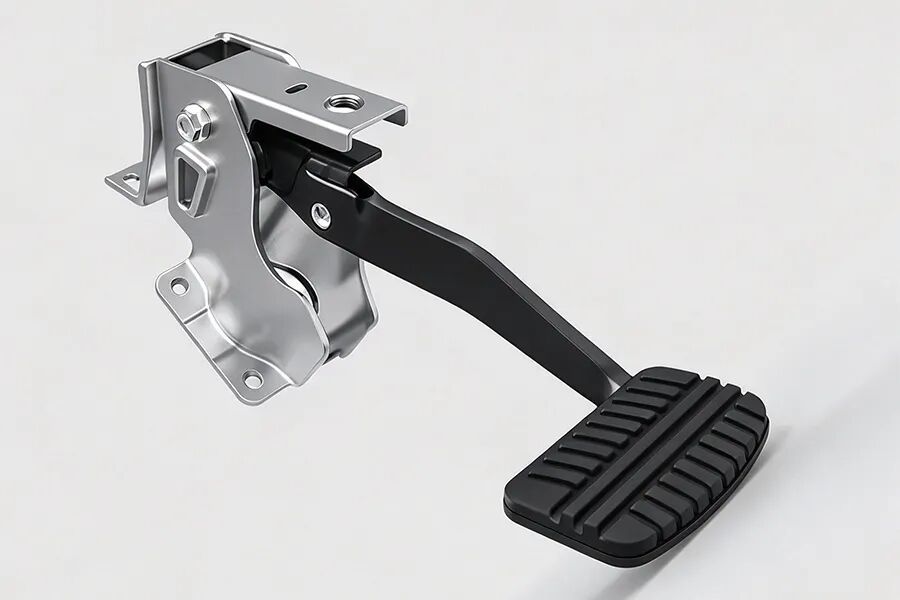

制动踏板总成由踏板摆臂、支架、踏面、回位弹簧、制动灯开关及紧固件等组成，其中摆臂和支架是承受载荷的核心结构件。按摆臂材质，主要有普通冲压钢板式、铝合金式和树脂式三类。

金属材料长期占主导，常用碳钢如Q235或20号钢，经冲压焊接成型，具有成熟工艺和稳定力学性能。

铝合金则用于轻量化需求，密度低但成本较高。

树脂材料踏板以工程塑料为主，常用PA6或PA66经玻璃纤维增强，玻纤含量可达60%，也可采用连续玻璃纤维增强尼龙复合板材，在尼龙基体中嵌入连续玻纤层以获得高强度和高模量。

法规层面，UNECE（联合国欧洲经济委员会）R13要求踏板等关键部件必须由金属或具有同等特性的材料制成。QC/T 788还对踏板装置提出盐雾试验要求，试验后不得有直径大于2.0mm的腐蚀点，也不得产生膨胀、剥落或涂膜软化；2018版标准对耐腐蚀性试验时间进行了修改，现行标准采用96小时中性盐雾试验，考核较旧版更为严苛。

无论选用何种材料，设计都需围绕杠杆系统展开：脚施加的力经踏板臂放大后，通过转轴传递到支架，转轴支点区域同时承受弯曲和剪切复合应力，对材料韧性和结构连续性要求极高。

测试的是总成部件

需要特别强调的是，制动踏板的强度、刚度和耐久性试验，考核对象是“制动踏板总成”，而非踏板上的某一个单独零件。总成包括踏板踏面、踏板摆臂（连杆）、转轴、支架、基座、回位弹簧、制动灯开关以及各连接螺栓等。

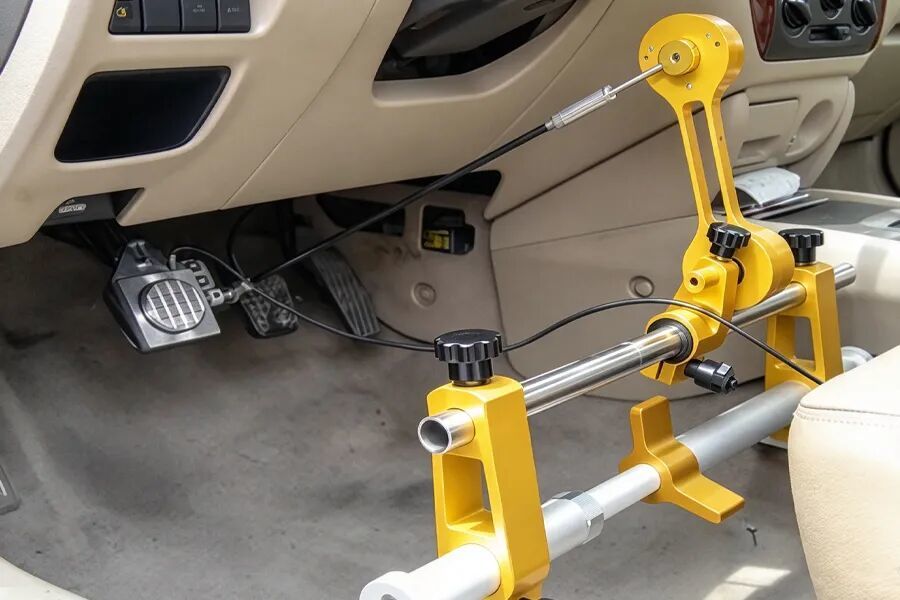

台架试验时，总成按实车安装状态固定在刚性台架上，加载点位于踏板几何中心，力通过踏面—摆臂—转轴—支架—基座—螺栓—台架的完整路径传递。因此，标准不单独判定“连杆是否够强”或“基座是否够强”，而是要求整个总成在试验后无裂纹、无断裂、永久变形不超标。任何一个环节失效，都意味着总成不合格。

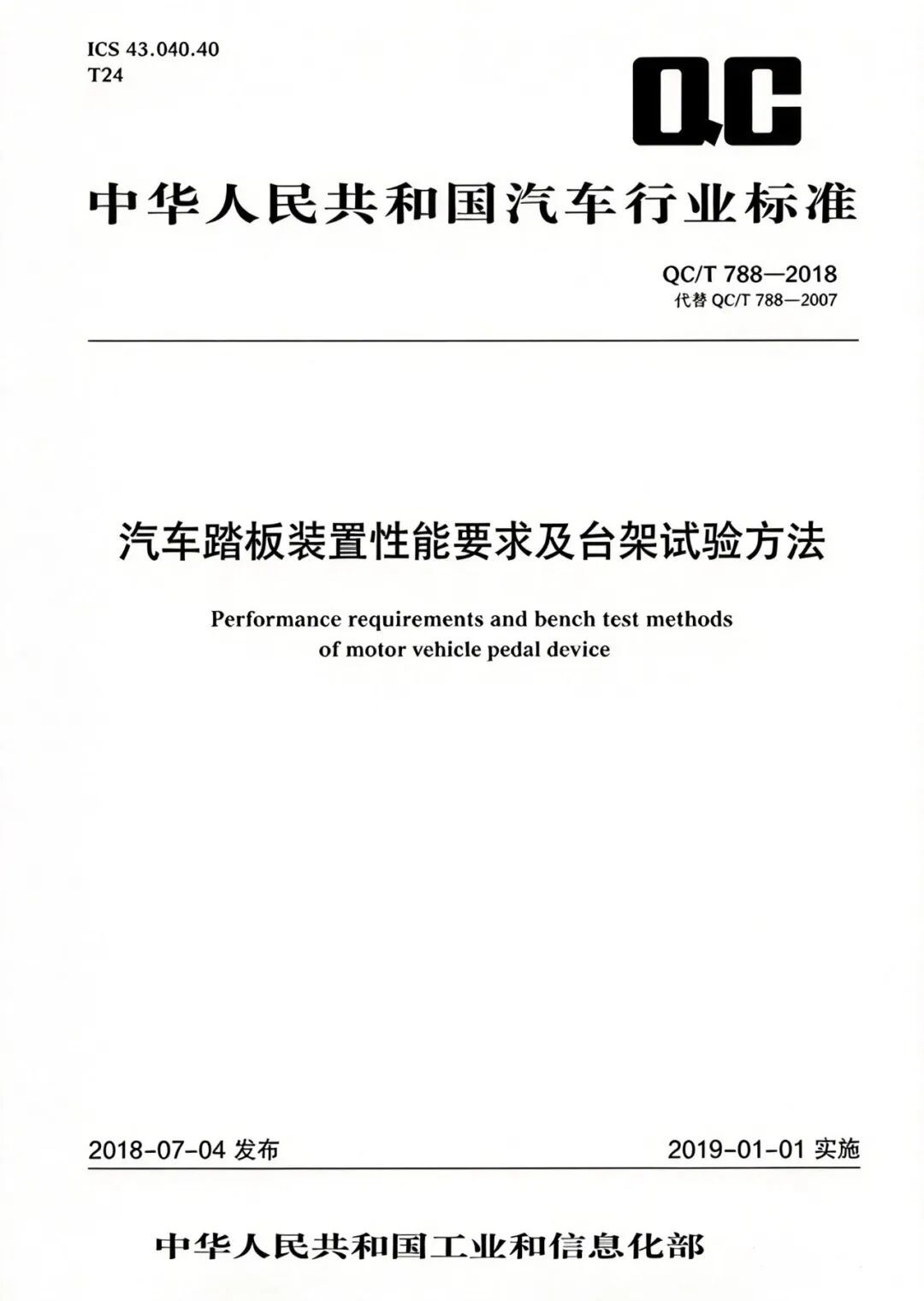

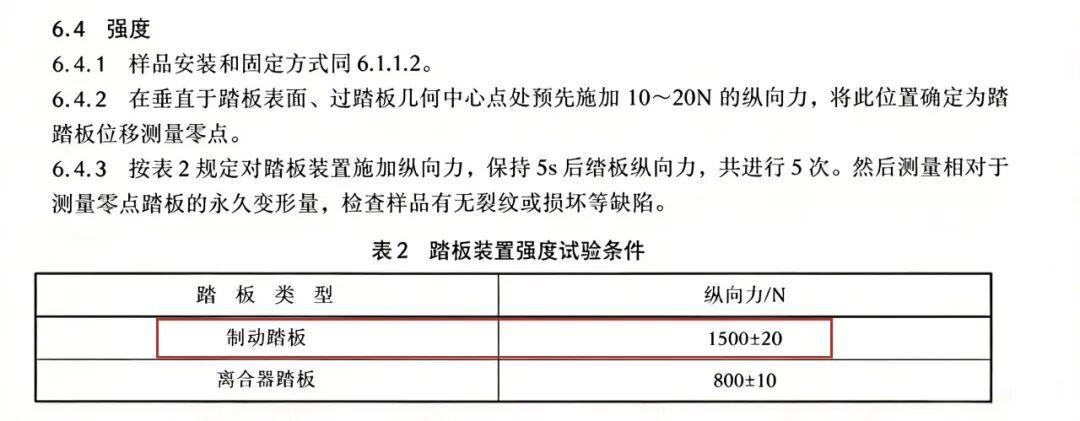

中国汽车行业标准QC/T 788-2018《汽车踏板装置性能要求及台架试验方法》是零部件级验证的核心依据。强度（抵抗破坏的能力）试验要求在踏板几何中心施加1500N±20N的纵向力，保持5秒后解除，共进行5次，之后检查有无裂纹或损坏，并测量永久变形量，要求不大于5.0mm。无论踏板臂、支架、转轴还是螺栓连接区域出现裂纹或断裂，均判定为不合格。

刚度试验（测试弹性模量）采用较低载荷，制动踏板通常在500N纵向力作用下测量位移，要求纵向位移不大于5.0mm；在50N±1N正反两方向侧向力作用下，侧向位移不大于6.0mm。

耐久性试验模拟全生命周期疲劳行为，制动踏板需先按一种加载方向和位置进行50万次工作耐久性试验，再按另一种加载方向和位置进行50万次，累计100万次循环。耐久试验后，踏板装置在纵向力作用下的位移应不大于4.0mm，侧向力作用下不大于6.0mm，且不得出现影响功能的变形或裂纹。

标准也在变

QC/T 788标准并非一成不变。2007版与2018版之间，制动踏板强度试验的载荷要求发生了显著调整，理解这一变化对于准确解读踏板安全性能至关重要。

旧版标准（QC/T 788-2007）中，制动踏板强度试验的纵向力要求为“2000N±50N”。在该载荷作用下，踏板表面的永久变形量需不大于5mm，且不得出现裂纹或损坏等缺陷。2007版标准的适用范围包括机械铰接式金属制动踏板、离合器踏板和加速踏板装置。

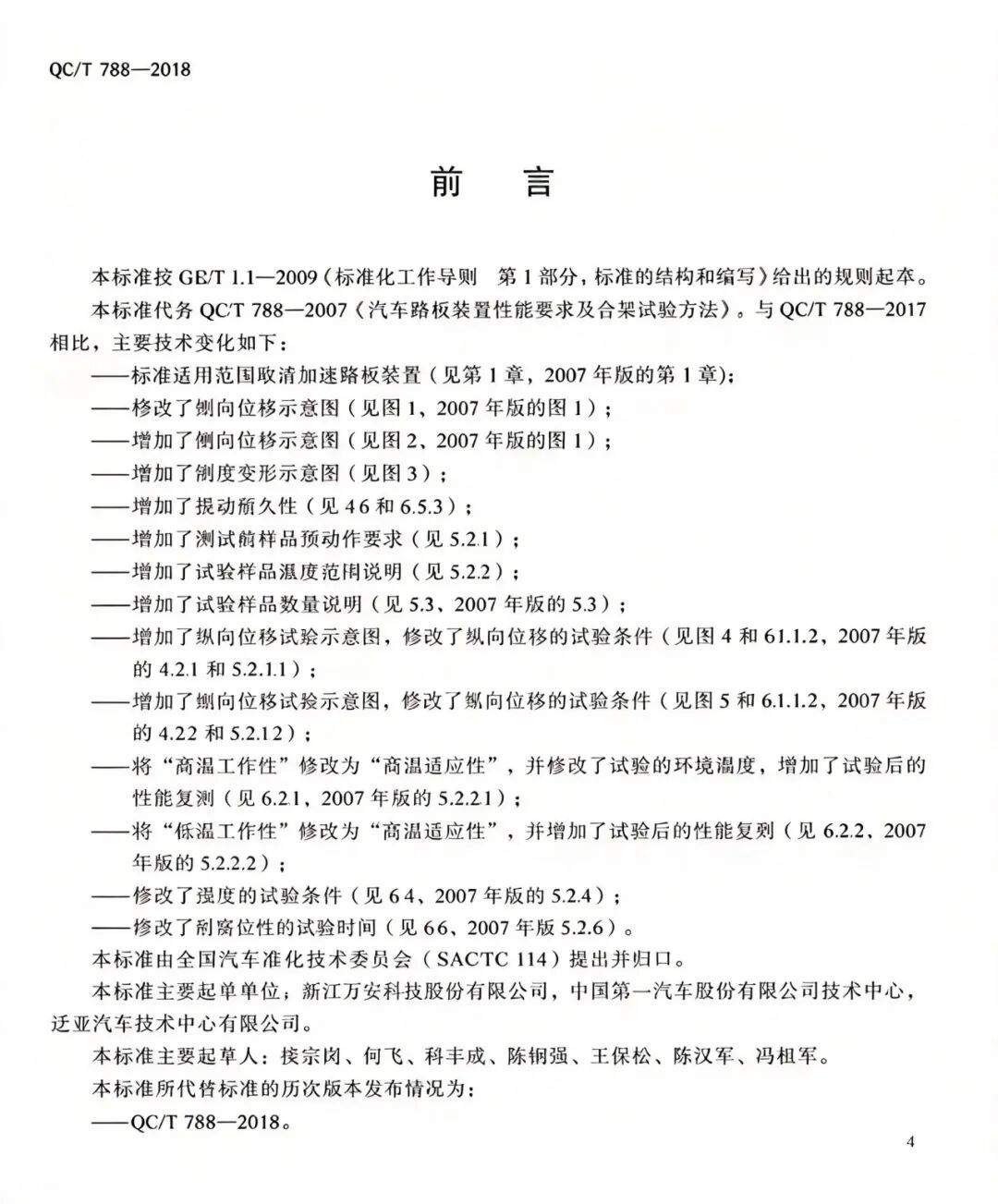

2018版标准在多个维度上进行了修订：

1.适用范围中取消了加速踏板装置，标准聚焦于制动踏板和离合器踏板；

2.强度试验条件修改，制动踏板的强度试验载荷调整为“1500N±20N”，离合器踏板为“800N±10N”；

3.新增振动耐久性试验要求；新增试验前预处理要求，测试前应对样品预动作5次；

4.增加试验环境温度范围说明；

5.将“高温工作性”和“低温工作性”修改为“高温适应性”和“低温适应性”，并在试验后增加性能复测环节；

6.修改纵向和侧向位移试验条件并增加示意图；

7.修改耐腐蚀性试验时间，现行标准采用96小时中性盐雾试验。

从2000N调整至1500N，并非简单的“标准放松”，而是一次系统性的标准体系优化。2000N的载荷约相当于204公斤力，远超人类单脚踩踏的生理极限。

多项研究表明，驾驶员在紧急制动时的峰值踏板力通常在143N至1474N之间，平均峰值约为630N。即便是强壮男性在极端情况下全力踩踏，毫秒级的峰值力也可能摸到1500N至1800N，但很难稳定保持。将强度验证载荷调整到1500N，使其更贴近人类极限的工程验证值，同时仍保留了3倍于法规操作上限（GB 7258规定的500N）的安全冗余，被认为是一个更合理的设定。

需要特别注意的是，1500N是行业推荐标准设定的验证载荷，并非安全设计的“天花板”。标准设定的是安全底线，而非上限。标准要求与工程实践中的设计冗余是两个不同层面的概念，不宜将标准底线等同于实际安全水平。

功能和碰撞安全的平衡

除此之外，关于制动踏板，还有关于碰撞安全方面的另一个重要维度。正面碰撞中，踏板向驾驶员方向后移过多可能伤害小腿和脚部。根据C-NCAP评价规则，踏板后移量超过100mm或上移量超过88mm时，将对安全评价产生罚分。

制动踏板设计通常包含溃缩机构或可折断结构，目标是在碰撞冲击下按预定路径变形或断裂，降低侵入驾驶舱风险。这一需求与正常制动工况下保持足够强度之间，存在工程平衡与取舍。

所以也不能要求制动踏板总成的强度，无限接近于坚硬无比！因为生命安全大于天！
